Antennekabel 5D-FB Coaxiaal

Geschikt voo GSM 800 & 900MHz, CDMA, DCS, PCS, 3G en WCDMA De 5D-FB of SYWV-50-5-kabel is een fysieke schuim coaxkabel – Welke hoofdzakelijk gebruikt wordt voor radiocommunicatie. geschikt voor binnen en buiten. De werkfrequentie van de kabel 0-3 GHz en is geschikt voor alle HiBoost signaalversterkers.

Banden 2G, 3G, 4G

Wissen
2 jaar garantie

Beschrijving

Een exta dikke coaxiale kabel 5D-FB wordt hoofdzakelijk gebruikt voor radiofrequentie signaal zend systeem. Werkend frequentiebereik is 0-3 GHz. Deze kabel zal perfect geschikt voor alle mobiele signaalversterkers-modellen.

OPMERKING:

Let erop dat te lange kabel voor de signaalversterker zal resulteren in signaalverlies. Dit gebeurt met 0.2% per meter. Wij adviseren dan ook om bij een buitensignaal van onder de 60% geen kabels te gebruiken boven de 30 meter.

Deze kabel wordt zonder pluggen geleverd. Wil u pluggen? Click



Belangrijkste kenmerken

  • 10 tot 1000 meter
  • 200 meter per rol
  • Zonder pluggen geleverd
  • gering verlies 0.3% per meter
  • lage VSWR
  • Low transmissie vertraging
  • minimum verzwakking

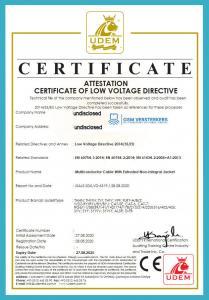

certificaat-kabels-gsmversterkers.nl
certificaat-kabels-gsmversterkers.nl
  • Structural Parameters

    Project Material Diameter (mm)
    Inner conductor Solid Copper or Copper Clad Aluminum 1.80
    Dielectric Physical Foam Polyethylene 5.00
    First shield Bonded Aluminum/Polyester/Aluminum tape 5.20
    Outer conductor Tinned Copper Braid 5.70
    Jacket Black PVC or Polyethylene 7.50



    Electrical & Mechanical Parameters

    Electrical Parameters Mechanical Parameters
    Capacitance(Pf/M) 82
    Impedance (ohm) 50
    Velocity(%) 82
    Inner Conductor DC Resistance (Ω/KM) 6.8/10.5
    Outer Conductor DC Resistance (Ω/KM) 14.1
    Shielded attenuation(dB) >80



    Mechanical & Environment Parameters

    Storage temperature (℃) -25 to +70
    Installation temperature (℃) -25 to +70
    Working temperature (℃) – 25 to +70
    Minimum bend radius(mm) 27
    VSWR
    5-3000MHz ≤1.20
    Attenuation (20℃)
    Frequency(MHz) Attenuation(dB/100m)
    150 7.80
    280 10.80
    350 12.10
    400 13.00
    900 20.20
    1200 23.70
    1500 26.80
    1800 29.70
    2200 33.30
    2500 35.80
