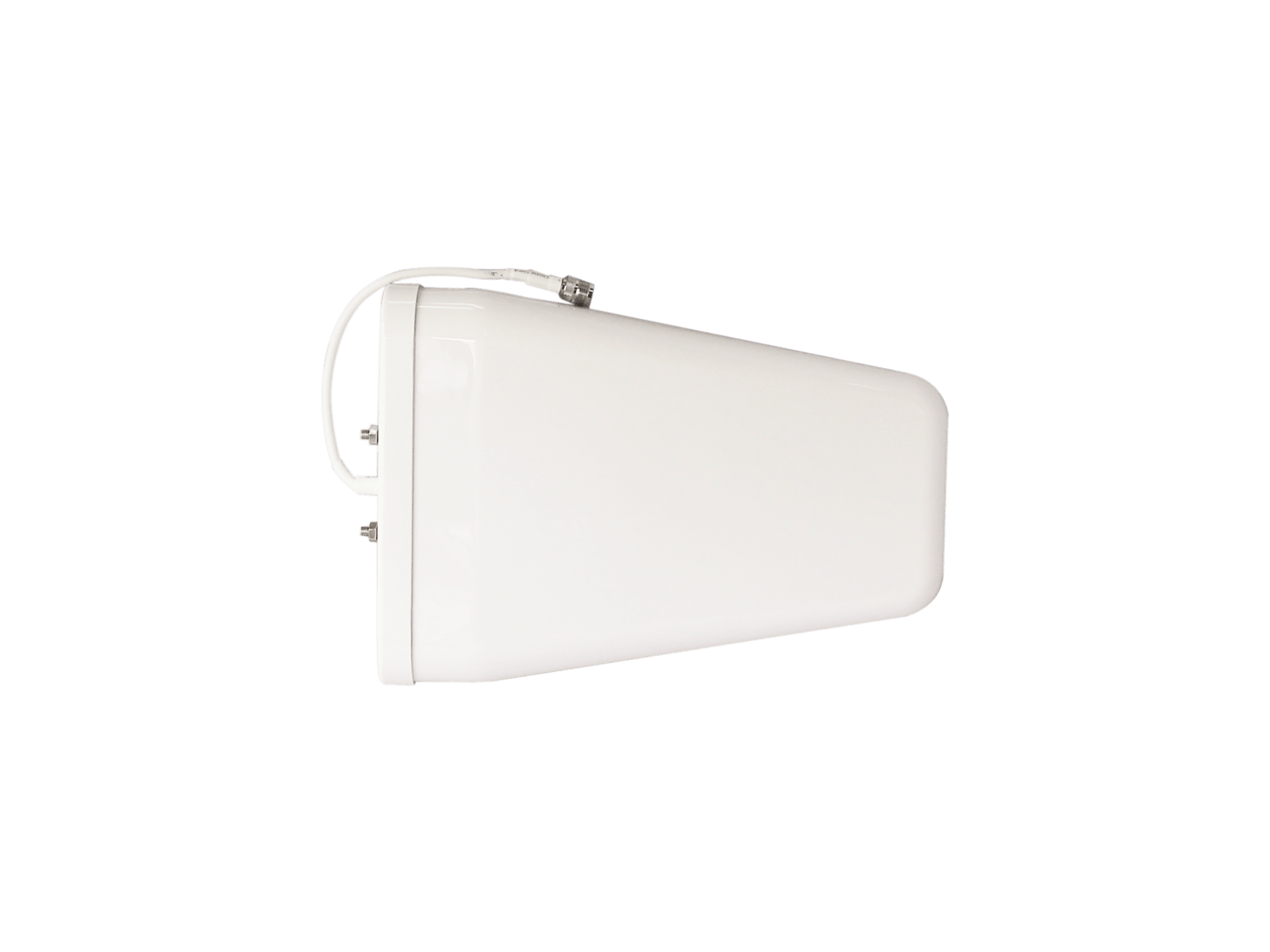

Buitenantenne

Logaritmische periodieke antenne is een high gain buitenantenne (8/9 dBi), in staat om dekkingsgebied booster aanzienlijk te vergroten. Je moet het wijzen naar de dichtstbijzijnde mobiele zendmast om maximaal efficiënt te zijn.

65.00 Incl. BTW: 78.65

- Frequenties: 698-2700Mhz
- Geschikt voor: 2G, 3G, 4G, 5G
- Regelbereik: 8/9dbi
- Standaard bij elke set

Beschrijving

Deze Logaritmic periodic antenne is een high gain buitenantenne (8/9 dBi), en in staat om het ontvangst en zendsignaal in het dekkingsgebied aanzienlijk te vergroten. U moet echter wel de antenne wijzen naar de dichtstbijzijnde zendmast om maximaal efficiënt te verkrijgen. De antenne ondersteunt 2G, 3G, 4G-netwerken voor GSM, DCS, UMTS en LTE.

Belangrijkste kenmerken

  • Broadband (698-2700 MHz)
  • 2G / 3G / 4G-systemen
  • 8/9 dBi gain
  • prachtige verschijning
  • Makkelijk te installeren
  • Weersbestendig
logaritmische-antenne-gsmversterkers (1)

Log-periodieke antenne

Een log-periodieke antenne is een gespecialiseerd type hoogfrequente antenne. In tegenstelling tot omni-directionele antennes, ontvangt een log-periodieke antenne slechts in één richting, en in tegenstelling tot standaard directionele antennes, de typische televisieantennes die op daken worden gezien, kunnen deze antennes een breed scala aan frequenties ontvangen. Meestal zijn deze antennes opgebouwd uit een reeks parallelle metalen buizen die groot zijn aan de achterkant en steeds kleiner worden, waardoor een soort driehoek ontstaat. Deze antennes worden meestal gebruikt voor gespecialiseerde toepassingen zoals gsm versterkers of mobile repeaters; ze worden echter soms gebruikt als UHF- en VHF-televisieantennes.

Hoogfrequente antennes

De meeste hoogfrequente antennes hebben een enkel paar dipoolantenne-elementen, een paar metalen buizen die dienen als de actieve elementen van de antenne en een aantal reflectoren en regisseurs die signalen op de dipool stuiteren. Omdat de frequenties die een antenne kan ontvangen zijn gebaseerd op de fysieke afmetingen van de dipool, kunnen de meeste hoogfrequente antennes alleen signalen in een smal bereik ontvangen. Een log-periodieke antenne overwint deze tekortkoming door gebruik te maken van een reeks dipool-elementen van verschillende grootte die variëren in fysieke grootte en ontvangstmogelijkheden, volgens een logaritme. Bij een gsm versterker versie van deze antenne is een bereik van 790 Mhz tot 2700 Mhz.

Het logaritme dat wordt gebruikt bij het ontwerpen van een log-periodieke antenne begint met de fysieke grootte die nodig is voor de hoogste frequentie die moet worden ontvangen, wat de kleinste set dipool-elementen zal zijn. Er wordt een logaritme vastgesteld die de grootte van de tweede set dipolen bepaalt, zodat hun minimale frequentie-ontvangst enigszins de maximale ontvangst van de eerste set overlapt. Deze procedure wordt herhaald en elk paar dipool-elementen wordt groter met elke iteratie, totdat de antenne in staat is om alle frequenties te ontvangen die gewenst zijn voor de toepassing.

Dipool-paren van verschillende grootte worden vervolgens georiënteerd op een enkele as zodat ze parallel aan elkaar zijn, met de grootste dipool met lagere frequentie aan de achterkant van de antenne en de kleinste dipool met hogere frequentie aan de voorkant. Omdat de fasen van de ontvangen signalen op de ene dipool andere dipolen kunnen verstoren, is elke dipool 180 graden uit fase verbonden met de volgende en de laatste. Op deze manier zullen de dipolen uiteindelijk een verschil van 360 graden bereiken en dan elektrisch op één lijn liggen, waardoor de algehele versterking van de antenne toeneemt.

Log-periodieke antennes ondervinden ook problemen met impedantie, de hoeveelheid elektrische weerstand tussen de twee elementen van een enkele dipool. Om dit probleem op te lossen, is het gebruikelijk dat de metalen buizen van de dipolen ook groter worden naarmate ze langer worden, waardoor de impedantie van de dipool verandert. Een andere methode die wordt gebruikt om de impedantie te matchen, is het installeren van kleine bijpassende transformatoren met verschillende waarden voor elk paar dipolen, zodat de impedantie hetzelfde is over alle actieve elementen van de antenne.

Het resultaat

Het resultaat is een antenne die alleen signalen in één richting kan zien, zoals een Yagi-antenne, heeft ontvangstvermogen vergelijkbaar met een omni-directionele antenne en kan een veel breder bereik van frequenties ontvangen dan beide. Hoewel soms gebruikt als televisie-antennes, worden log-periodieke antennes meestal gebruikt door amateur-radio-operatoren of mobiele versterkers die over een breed spectrum van frequenties willen werken.

Deze antenne wordt standaard bij elke HiBoost gsm versterker geleverd met als buitensignaal toepassing.

Frequentiebereik (MHz) 698-960 / 1710-2700
Gain (dBi) 8/9 dBi
VSWR ≤ 1,5
ingangsimpedantie 50 Ω
Polarisatie Verticaal
Max. vermogen 50 w
connector Type NF
Gewicht 0,92 kg
Dimensies 293 * 210 * 65 mm
radome materiaal buikspieren
Bescherming tegen bliksem DC Ground
