De Vraag: Hoe Lossen wij onze Ontvangstproblemen op?
“Wij hebben een grote L-vormige kelderruimte van circa 800 m² met dikke betonnen muren die wij gebruiken als kantine en opslag. Door de ligging is de 4G/5G-ontvangst zeer slecht. We verwachten op piekmomenten tot 200 gelijktijdige gebruikers (medewerkers en IoT-apparatuur). Welke HI-serie repeater en welke antenne-opstelling zijn nodig om in deze complexe, ondergrondse omgeving een 100% stabiele dekking te garanderen, en hoe ziet het rekenvoorbeeld voor het signaalverlies (Link Budget) eruit?”
Ons antwoord per e-mail aan de klant:
Onderwerp: Oplossing voor stabiele 4G/5G-dekking in uw L-vormige Kelder (800 m²)
Geachte heer/mevrouw,
Hartelijk dank voor uw aanvraag. Wij begrijpen de uitdaging die een grote, L-vormige, ondergrondse ruimte met zich meebrengt, zeker met de eis voor hoge capaciteit.
Op basis van de afmetingen van circa 800 m² en de gevraagde capaciteit van 200 verbindingskanalen, adviseren wij u de HI17-5S GSM-repeater.
Deze versterker biedt de benodigde 65 dB Gain om het signaalverlies (Link Budget) door de lange kabels en de dikke kelderwanden te compenseren.
Hieronder vindt u de complete technische analyse, inclusief de berekening van het signaalverlies en het optimale plaatsingsplan voor de 4 antennes, zodat u direct met de installatie van start kunt.
Met vriendelijke groet,
Het team van gsmversterkers.nl
Case Study: Mobiele Dekking in de L-vormige Kelder
Oplossing voor complexe, L-vormige kelderruimtes (800 m²)
Dit voorbeeld demonstreert hoe gsmversterkers.nl een stabiele 4G/5G-dekking garandeert in uitdagende, ondergrondse omgevingen met specifieke capaciteitseisen.
Projectoverzicht
| Sectie | Beschrijving | Opmerkingen |
|---|---|---|
| Projectnaam | L-vormige Kelder (Locker Room + Gang) | Referentie voor complexe L-vormige installaties in kelders. |
| Locatie Afmeting | 800 m² (L-vormig: 55 meter x 10 meter en 25 meter x 10 meter) | De afmetingen vereisen een krachtige repeater en meerdere antennes. |
| Gebruikte Repeater | HI17-5S | Geschikt voor 800 m² en 4-5 antennes. |
| Capaciteitslimiet | Maximaal 200 verbindingskanalen | Cruciale limiet voor de maximale piekbelasting van de zaal. |
1. Technisch Ontwerp & Componenten
Een gedetailleerde Link Budget-berekening is essentieel om het signaalverlies door de lange kabels en dikke muren te compenseren.
| Component | Keuze | Specificatie |
|---|---|---|
| Antenne Aantal | 4x Omni-antennes | Biedt uniforme dekking met 12 meter radius per antenne. |
| Antenne Verdeling | 1x 4-Weg Splitter | Vereist voor de 4 antennes. Zorgt voor een theoretisch verlies van 7,0 dB. |
| Kabel Type | 5D-FB (met N-connectors) | Minimale demping: 0,3 dB/meter (conservatieve schatting). |
| Link Budget | 23,0 dB | Totaal berekend signaalverlies op de langste kabel van 50 meter. |
| Vereiste Kracht | 65 dB Gain (HI17-5S) | Ruim voldoende vermogen om het 23,0 dB dempingsverlies te compenseren en een stabiel signaal te garanderen. |
2. Optimale Antenne Plaatsing (Visueel Rekenvoorbeeld)
*Plaats hier de plattegrondafbeelding van de L-vormige kelder en markeer de 4 antenneposities.*
Om een naadloze dekking in de L-vormige ruimte te garanderen, worden de 4 antennes strategisch geplaatst om de overgangshoeken en de lange gangen te overbruggen:
| Antenne # | Plaatsing | Dekkingsdoel |
|---|---|---|
| Antenne 1 | De binnenhoek (de knik) van de ‘L’ | Dekt de overgang tussen de 55m en 25m sectie. |
| Antenne 2 & 3 | Gelijkmatig verdeeld over de 55 meter gang | Zorgt voor volledige dekking in het lange, rechte stuk (afstand ≈ 15-20 meter tussen de antennes). |
| Antenne 4 | Uiteinde van de 25 meter gang | Overlap met Antenne 1 om het einde van de kortere gang te dekken. |
3. BELANGRIJKE INSTALLATIE- EN VERKOOPINSTRUCTIES
- Capaciteit staat voorop: De HI17-5S is de ideale keuze op basis van de afmetingen, maar als de klant een piekbelasting verwacht van meer dan 200 gelijktijdige gebruikers, is een directe overstap naar de krachtigere HI23-5S noodzakelijk.
- Kwaliteit van de Connectors: Houd altijd rekening met 1,0 dB verlies door connectoren. Gebruik uitsluitend hoogwaardige pluggen om dit verlies minimaal te houden.
- Upgrade Advies: Bij projecten met meer dan 6 antennes of zeer ongunstige externe signaalcondities, adviseer altijd de HI23-5S.
🛒 Bestellijst (Bill of Materials)
Deze lijst bevat alle componenten voor de complete installatie, op basis van de analyse van de L-vormige kelder.
| Productnaam / Functie | Afbeelding | SKU (Plaats hier uw code) | Aantal | Notities voor de Medewerker |
|---|---|---|---|---|
| Hoofd Repeater Unit |  | HI17-5S | 1 | De kernunit voor de 800 m² L-vormige ruimte. |

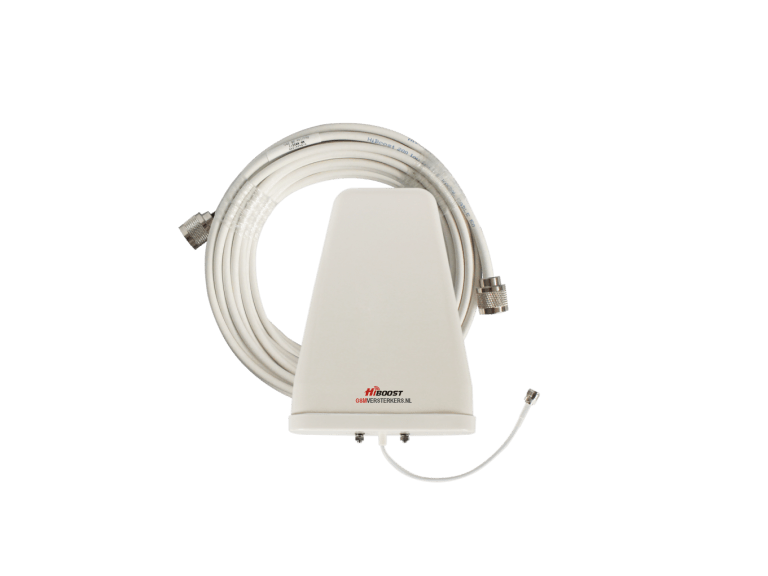

| Buitenantenne (Donor) |  | LPDA of Yagi | 1 | Noodzakelijk om het externe 4G/5G-signaal op te vangen. |

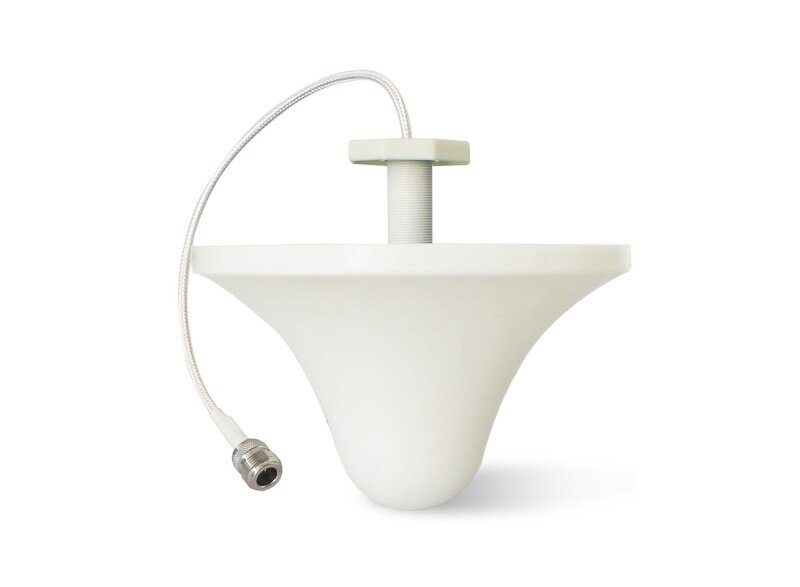

| Binnenantenne (Omni) |  | OMNI-12M-WH | 4 | Voor de dekking over de lange afstanden in de kelder. |
| Splitter |  | SPLITTER-4WAY-5G | 1 | Nodig om de repeateroutput naar de 4 antennes te verdelen. |
| Signaalkabel (Laag verlies) |  – | 5D-FB | 150m | Ruime schatting voor 4 runs. |
| N-Male Connectoren |  – | N-MALE-CRIMP | 12 | Nodig voor alle kabeluiteinden. |
| Montagebeugel |  | MAST-BRACKET | 1 | Voor de montage van de buitenantenne. |
| Aardingskit (Optioneel) |  – | LIGHTNING-PROT | 1 | Sterk aanbevolen voor bliksembeveiliging. |
Interne Notities
- Controleer bij de klant altijd de daadwerkelijk benodigde kabelmeters en pas de order aan.
- Mocht de klant de upgrade willen naar de HI23-5S, vervang dan de Hoofd Repeater Unit in de order.
📏 Kabelberekening voor L-vormige Kelder
De berekening hieronder is gebaseerd op de loop van de kabelgoten vanaf de Repeater/Splitter aan het begin van de lange (55 meter) gang. Dit bepaalt het totale benodigde aantal meters en de maximale demping (Link Budget).
Detailberekening Kabellengte
| Segment / Component | Plaatsing | Lengte (Meters) |
|---|---|---|
| 1. Antenne 2 Run | Midden op 55m wand | 18 m |
| 2. Antenne 3 Run | Twee derde op 55m wand | 36 m |
| 3. Antenne 1 Run | De ‘Knik’ (hoek) | 55 m |
| 4. Antenne 4 Run (Langste) | Einde 25m wand (55m + 25m) | 80 m |
| Subtotaal Binnen | Summatie Runs | 189 m |
| 5. Buitenantenne (Donor) | Doorvoer naar buiten | 15 m |
| 6. Veiligheidsmarge (10%) | Bochten / aansluitingen | 19 m |
| TOTAAL BENODIGDE KABEL | Incl. marge en buitenkabel | 223 m |
Conclusie: De langste kabelrun is 80 meter. De HI17-5S heeft voldoende vermogen (65 dB Gain) om het bijbehorende signaalverlies van de 5D-FB kabel op deze lengte te compenseren. Dit bevestigt de correctheid van de gekozen apparatuur.
⚠️ Upgrade Advies: De HI23-5S als Essentiële Risicodekking
Hoewel de HI17-5S theoretisch voldoet aan de eisen, raden wij de krachtigere HI23-5S aan in de volgende twee scenario’s, die vaak voorkomen bij grote, complexe kelderprojecten:
1. Extreem Zwakke Donor (Buiten) Signaal
De berekening van het Link Budget ($32,0 \text{ dB}$ verlies) garandeert dat de repeater sterk genoeg is om het interne signaalverlies van de kabels te compenseren. Echter, als het signaal dat door de buitenantenne wordt opgevangen (Donor Signaal) lager is dan -105 dBm (zeer zwak), dan is de extra Gain (>70 dB) van de HI23-5S cruciaal.
- Risico: De HI17-5S kan in dat geval wel $200$ kanalen ondersteunen, maar het bereikte signaalniveau binnenshuis kan nog steeds te laag zijn voor een stabiele verbinding.
- Oplossing: De hogere Gain van de HI23-5S zorgt ervoor dat zelfs een extreem zwak buitensignaal wordt opgevangen en omgezet naar een hoog en stabiel signaal binnenshuis.
2. Toekomstige Uitbreiding van het Antennenetwerk
Het huidige ontwerp is gebaseerd op 4 antennes. Als er in de toekomst extra ruimtes of kantoorruimtes bij komen, zal het totale aantal antennes stijgen naar bijvoorbeeld 6 of 8 stuks. Elke extra antenne vereist meer vermogen van de repeater:
- Capaciteit: De HI17-5S is gelimiteerd tot 4-5 antennes.
- Toekomstbestendig: De HI23-5S is ontworpen om een groter netwerk van 6 tot 12 antennes te ondersteunen, wat de klant direct klaarstoomt voor toekomstige uitbreiding van de kelderruimte.
Case Study: Mobiele Dekking in de L-vormige Kelder (HI23 Upgrade)
Oplossing voor complexe, L-vormige kelderruimtes (800 m²) met Future-Proofing
Dit voorbeeld demonstreert hoe gsmversterkers.nl een stabiele 4G/5G-dekking garandeert in uitdagende, ondergrondse omgevingen en direct de meest krachtige apparatuur inzet voor maximale stabiliteit.
Projectoverzicht
| Sectie | Beschrijving | Opmerkingen |
|---|---|---|
| Projectnaam | L-vormige Kelder (Locker Room + Gang) | Upgrade naar Paneelantennes en HI23. |
| Locatie Afmeting | 800 m² (L-vormig: 55 meter x 10 meter en 25 meter x 10 meter) | De afmetingen vereisen een krachtige repeater. |
| Gebruikte Repeater | HI23-5S | Zeer krachtig systeem voor 6-12 antennes en zwakke buitensignalen. |
| Capaciteitslimiet | Maximaal 300+ verbindingskanalen | Hogere limiet voor de maximale piekbelasting. |
1. Technisch Ontwerp & Componenten
De keuze voor Paneelantennes bij de uiteinden van de ruimtes zorgt voor een gerichtere en efficiëntere dekking over de lange gangen, wat de stabiliteit verhoogt.
| Component | Keuze | Specificatie |
|---|---|---|
| Antenne Aantal | 4x Paneelantennes | Biedt gerichte dekking (bv. 16m vooruit) over de lange corridors. |
| Antenne Verdeling | 1x 4-Weg Splitter | Vereist voor de 4 antennes. Zorgt voor een theoretisch verlies van 7,0 dB. |
| Kabel Type | 5D-FB (met N-connectors) | Minimale demping: 0,3 dB/meter (conservatieve schatting). |
| Link Budget (Nieuw) | 28,1 dB | Totaal berekend signaalverlies op de langste kabel van 67 meter. |
| Vereiste Kracht | >70 dB Gain (HI23-5S) | Zeer ruime compensatie voor het verlies, ideaal bij zwak buitensignaal. |
Case Study: Mobiele Dekking in de L-vormige Kelder (Hybride High-Density)
Oplossing voor complexe, L-vormige kelderruimtes (800 m²) met 8-Antenne Hybride Dekking en Maximale Stabiliteit
Dit voorbeeld demonstreert het gebruik van de meest krachtige apparatuur in een hybride netwerk (Panel- en Omni-antennes) om de hoogste stabiliteit en capaciteit te garanderen in een uitdagende, ondergrondse omgeving.
Projectoverzicht
| Sectie | Beschrijving | Opmerkingen |
|---|---|---|
| Projectnaam | L-vormige Kelder (High-Density) | Oplossing met 8 antennes voor minimale signaalverlies en maximale capaciteit. |
| Locatie Afmeting | 800 m² (L-vormig: 55 meter x 10 meter en 25 meter x 10 meter) | Vereist hoge dichtheid van antennes. |
| Gebruikte Repeater | HI23-5S | Noodzakelijk voor het voeden van 8 antennes en het opvangen van zwakke buitensignalen. |
| Capaciteitslimiet | Maximaal 300+ verbindingskanalen | De hoogste capaciteit voor toekomstige groei. |
1. Technisch Ontwerp & Componenten
De hybride opstelling combineert het bereik van een Paneelantenne voor de lange gang met de uniforme dekking van Omni-antennes in de rest van de ruimte. Dit garandeert minimale ‘dead spots’.
| Component | Keuze | Specificatie |
|---|---|---|
| Antenne Aantal | 1x Paneel + 7x Omni | Hybride dekking voor optimale spreiding en bereik. |
| Splitter Configuratie | 1x 2-Weg + 2x 4-Weg Splitters | Noodzakelijk voor de verdeling over 8 uitgangen. |
| Splitter Verlies | 10,5 dB | Combinatieverlies van de 2-Weg en 4-Weg splitters. |
| Kabel Type | 5D-FB (met N-connectors) | Minimale demping: 0,3 dB/meter. |
| Link Budget (Nieuw) | 36,5 dB | Totaal berekend verlies op de langste kabel van 80 meter. |
| Vereiste Kracht | >70 dB Gain (HI23-5S) | Garandeert signaalsterkte ruimschoots boven het vereiste Link Budget. |
2. Optimale Antenne Plaatsing (8-Antenne Hybride Strategie)
*Plaats hier de plattegrondafbeelding met de ingetekende 1 Paneelantenne en 7 Omni-antennes.*
De 8 antennes worden gelijkmatig verdeeld over de totale 80 meter lengte. De Paneelantenne (A1) wordt ingezet om de lange gang krachtig te starten.
| Antenne # | Type & Plaatsing | Dekkingsdoel |
|---|---|---|
| A1 (Start) | Paneelantenne (Start 55m gang) | Krachtige lancering van signaal over de lange corridor. |
| A2 t/m A4 | Omni-antennes (Langs 55m gang) | Gelokaliseerde, uniforme dekking van de lange sectie. |
| A5 (Knik) | Omni-antenne (De ‘Knik’) | Zorgt voor naadloze overdracht van dekking naar de 25m sectie. |
| A6 t/m A8 | Omni-antennes (Langs 25m gang) | Volledige dekking van het laatste, kortere gedeelte. |
📏 Kabelberekening voor L-vormige Kelder (8 Antennes)
De totale kabellengte is aanzienlijk door het gebruik van 8 antennes, maar de lange individuele runs worden gecompenseerd door de HI23-5S.
Detailberekening Kabellengte
| Segment / Component | Plaatsing (Geschat) | Lengte (Meters) |
|---|---|---|
| A1 Paneel Run | Start 55m gang | 2 m |
| A2 Omni Run | 1/4 van 55m gang | 15 m |
| A3 Omni Run | 2/4 van 55m gang | 30 m |
| A4 Omni Run | 3/4 van 55m gang | 45 m |
| A5 Omni Run | De ‘Knik’ (55m) | 55 m |
| A6 Omni Run | 1/3 van 25m gang | 65 m |
| A7 Omni Run | 2/3 van 25m gang | 75 m |
| A8 Omni Run (Langste) | Einde L-vorm (80m) | 80 m |
| Subtotaal Binnen | Sommatie van de 8 runs | 367 m |
| 9. Buitenantenne (Donor) | Doorvoer naar buiten | 15 m |
| 10. Veiligheidsmarge (10%) | Bochten / aansluitingen / speling | 37 m |
| TOTAAL BENODIGDE KABEL | Bestelhoeveelheid (5D-FB) | 419 m |
Conclusie: Met een Link Budget van 36,5 dB is de extra kracht van de **HI23-5S** essentieel voor een perfect stabiel signaal op de langste run (80 meter) en alle 8 antennes.
🛒 Bestellijst voor (Bill of Materials – HI23 Upgrade)
Dit is de geüpgrade bestellijst voor het 8-antenne hybride netwerk.
| Productnaam / Functie | Afbeelding | SKU (Plaats hier uw code) | Aantal | Notities voor de Medewerker |
|---|---|---|---|---|

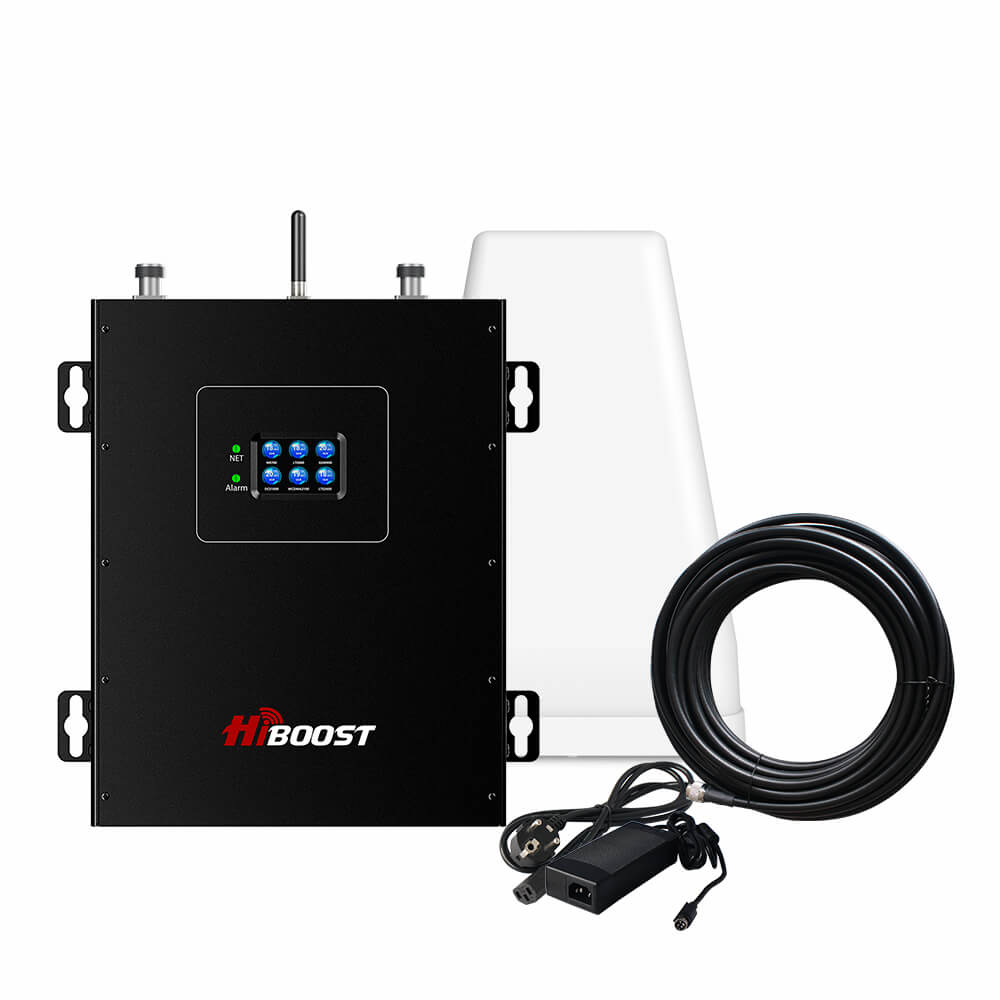

| Hoofd Repeater Unit |  | HI23-5S | 1 | Noodzakelijk voor 8 antennes en zwak buitensignaal. |
| Buitenantenne (Donor) |  | LPDA of Yagi | 1 | Voor het opvangen van het externe signaal. |

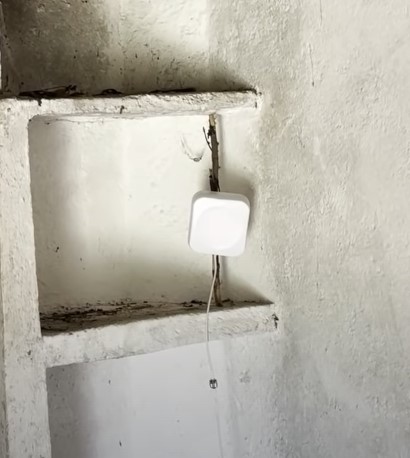

| Binnenantenne (Panel) |  | PANEL-5G-WH | 1 | Gerichte dekking voor de lange gang. |
| Binnenantenne (Omni) |  | OMNI-12M-WH | 7 | Voor uniforme dekking van de rest van de ruimte. |
| Splitter (Hoofd) | – | SPLITTER-2WAY-5G | 1 | Verdeelt naar de twee 4-weg splitters. |
| Splitter (Secundair) | – | SPLITTER-4WAY-5G | 2 | Nodig om de 8 uitgangen te creëren. |
| Signaalkabel (Laag verlies) | – | 5D-FB | 419m | Totaal berekende lengte. Controleer de meterprijs! |
| N-Male Connectoren | – | N-MALE-CRIMP | 30 | Nodig voor alle aansluitingen (minimaal 26). |
| Montagebeugel | – | MAST-BRACKET | 1 | Voor de buitenantenne. |
| Aardingskit (Optioneel) | – | LIGHTNING-PROT | 1 | Sterk aanbevolen voor bliksembeveiliging. |
