2G, 4G, 5G signaal analyzer

(1 klantbeoordeling)

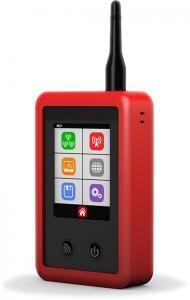

De CS2389 signaal analyse, tester en monitor multimeter is een touchscreen signaaltester die alle beschikbare mobiele 2G, 3G, 4G en 5G op 800 Mhz en wifi netwerken op uw locatie toont. Dit geeft hij weer met de netwerksignaalsterkte en mastgegevens voor alle mobiele providers in uw regio ongeacht in welk land u zich bevindt.

De multiband mobiele signaaltester heeft .CSV (excel) exportmogelijkheden via USB naar een PC of laptop

Na gebruik weet u exact wat u nodig heeft voor type Mobiel signaalversterker u nodig heeft en kunt u uw klanten dus perfect bedienen.

In verband met de chip schaarste:  De LEVERTIJD KAN LANGER ZIJN DAN U VAN ONS GEWEND BENT (4-6 dagen)

€729.00 Incl. BTW: €882.09

blank

Beschrijving

blank

De beste signaaltester voor mobiele telefonie

Geschikt voor installateurs en veelgebruikers.

Als u regelmatig mobiele signaalversterkers zoals onze Hiboost modellen 13-5S of routers met een simkaart (Mifi) en de daarbij horende antennes welke 2G, 3G, 4G, 5G frequenties ondersteunen en deze zelf regelmatig installeert. Dan wilt u zeker investeren in deze signaaltester en monitor meet apparatuur.

Oplaadbaar en handzaam

In principe is dit een oplaadbare batterij gevoede, handzame signaaltester die u alle beschikbare netwerken op uw locatie op het apparaat toont.

Het kost maar een paar minuten om het onder de knie te krijgen en in de basismodus zal je de beschikbare netwerknaam, frequentie en de signaalsterkte zien.

Na de meting kunt u via een laptop of PC het volledige rapport exporteren naar een Excel of .CSV formaat bestand. Hiermee kunt u uw klant of uzelf confronteren met de ontvangst en verzend mogelijkheden van de locatie zowel indoor als outdoor.

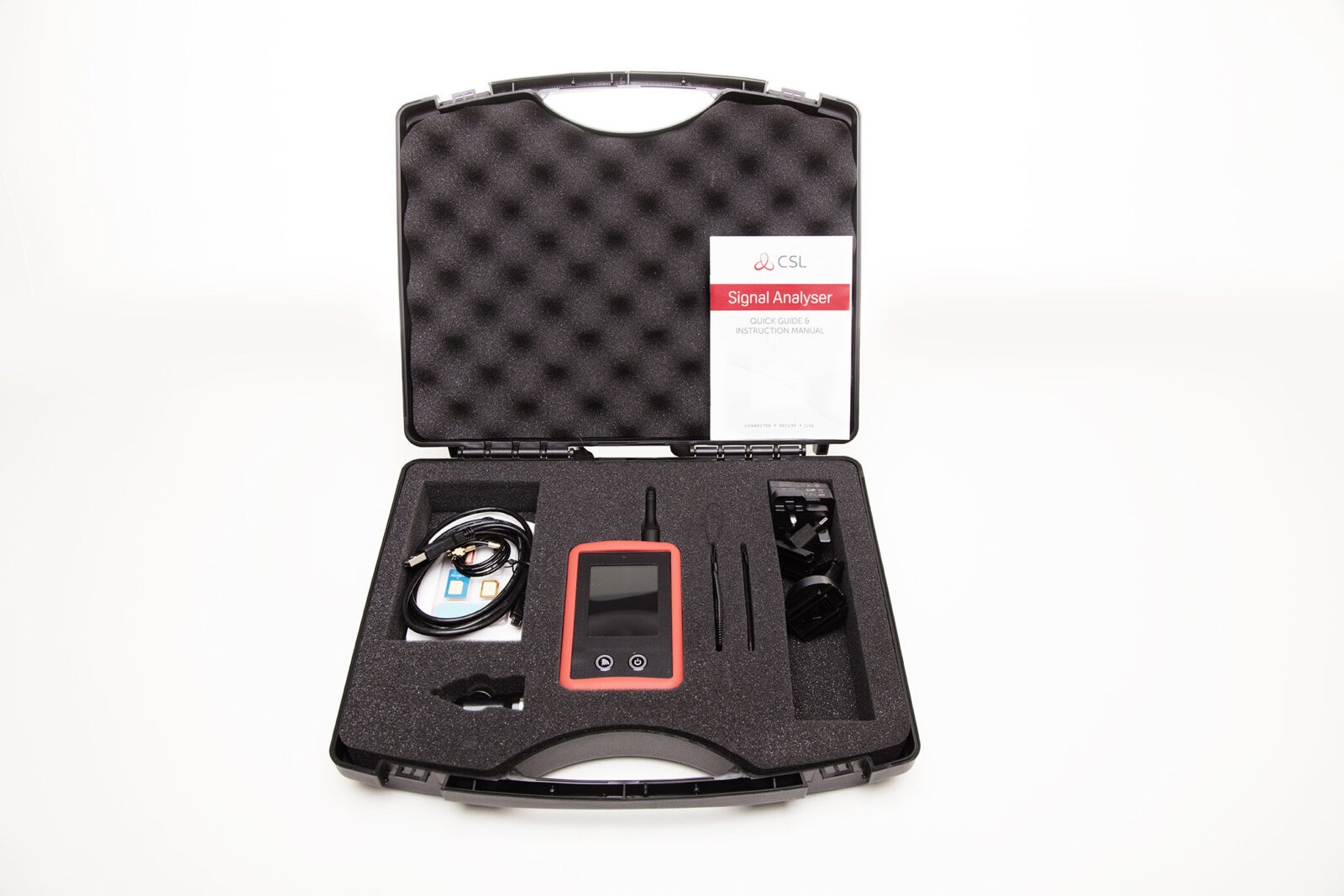

Overzicht inhoud set

blank

Kenmerken en voordelen voor installateurs:

  • Nieuw kleuren touchscreen scherm met een handig dashboard-menu.
  • Quick Survey-knop om een ​​enquĂȘte in Ă©Ă©n klik uit te voeren.
  • Volledig visuele monitormodus.
  • Batterijduur tot 20 uur. (oplaadbaar via USB)
  • Geheugenruimte houdt enquĂȘteresultaten voor maximaal 250 tests.
  • Beschikbaar in 10 verschillende talen.
  • USB-firmware-upgrades.
  • CS2389 4G-variant kan worden gebruikt voor 2G / 3G / 4G-onderzoeken.

De CS2389-signaaltester wordt standaard geleverd met de rubberen beschermhoes / -afdekking en wordt geleverd met een stylus, een wereldoplader, een USB-kabel en SIM-adapters.

Optioneel kunt u een speciale koffer mee bestellen.

De CS2389 Ondersteund de alle Europese talen inclusief Nederlands:

  • Engels
  • Frans
  • Spaans
  • Zweeds
  • Deens
  • Fins
  • Duitse
  • Portugees
  • Nederlands
  • Italiaans

Toepassingen:

  • Maak een Site Survey om beste operators in de regio om de optimale aanbieder van telefoniediensten te kunnen zien.
  • Meet de dekking op 4G, 3G en GSM binnenshuis. (800Mhz, 900Mhz, 2100Mhz, 2600Mhz).
  • Meet de signaalsterkte en de signaalkwaliteit voor de beste plaatsing van externe donorantenne voor een 3G-repeater.
  • Meet in de beste positie / richting (sterkte en kwaliteit) voor 4G-antennes aan routers, inclusief informatie over frequentiebanden.
  • Lijn de directionele antenne uit voor de signaalversterker / repeater / booster en niet alleen om de sterkste zender te vinden, maar ook om te sterk signaal van en naar andere basisstations te minimaliseren.
  • Controleer de installatie van de geĂŻnstalleerde gsm signaalversterker en antenne’s binnenshuis.

Korte specificaties

Frequentieband 800 MHz (4G)
900 MHz (4G, 3G en GSM)
1800 MHz (4G, 3G en GSM)
2100MHz (4G, 3G)
2600MHz (4G)
antenne aansluiting SMA Female
SIM-kaart Standaard SIM (Mini SIM)
afmeting 122 x 72 x 20 mm
gewicht 149 g
Komt met Antenne, voedingsadapter, USB-kabel, stylus en SIM-kaartadapters.
Gebruiksaanwijzing (UK)
Folder (UK)



Model CS2389 2G/GSM, 3G/UMTS, 4G/LTE
Dimensions 122cm (h) 72cm (w) 20cm (d)
Weight 149g including aerial
Temperature -20°C to + 60°C transit, -4°C to +40°C operating
Humidity 0-80% non-condensing
Warranty 2 years
Radio Path GSM, UMTS, LTE (depending on version)
Battery 9.0v – 30.0v DC
Charger 5 Vdc micro USB plug-top charger or equivalent
Battery Life 3.7 volt, 1000Ma/h Solid Electrolyte Lithium Ion

CERTIFICATIONS

International Radio Approval The CS2369/CS2389 Signal Analyser incorporates an independently tested and approved 4G/3G/2G radio module that meets the requirements of European radio communication standards. Approval Authority: CE1909

RSSL EXPLANATION

To ensure that a consistent approach is used to all Radio Access Technologies (RAT) – such as 2G, 3G and 4G – a new, more accurate method for calculating percentage of the signal strength has been introduced. The RSSL is not based on CSQ readings alone provided by the radio module, but is calculated from the raw data received from the network readings. The value is mapped through the whole range and is independent for each RAT. The value calculation includes both signal strength and signal quality measurements. The example of such mapping for a 3G cell is: RSCP: -80 dBm RSRQ: -4 dB CSQ: 19 RSSL: 67%

ADVANCED CELL PROPERTIES

PARAMETER DESCRIPTION TECHNOLOGY
Network The network to which the cell belongs 2G, 3G, 4G
Type The radio technology 2G, 3G, 4G
Cell Number The cell number you are investigating 2G, 3G, 4G
ARFCN The cell carrier assigned radio channel (BCCH – Broadcast Control Channel) 2G
BSIC Base station identification code 2G
RSSI (RxLev) Reception level (in dBm) 2G, 3G, 4G
BER Bit error rate (in %) 2G
MCC Mobile country code 2G, 3G, 4G
MNC Mobile netowrk code 2G, 3G, 4G
LAC Location area code 2G, 3G
CELLID Call Identifier 2G, 3G
Cell Status Cell status ; Outputs [suitable, low priority based on the received system information, forbidden, barred based on the received system information, low level, unknown] 2G, 3G, 4G
NUMARFCN Number of valid channels in the Cell Channel Description 2G
ARFCNN ARFCN of a valid channel in the Cell Channel Description 2G
NUM CHANNELS Number of valid channels in the BCCH Allocation list 2G
BAN The ARFCN of a valid channel in the BA list 2G
SCR CODE Scrambling Code 3G
RSCP Received signal code power – RSCP level (in dBm) 3G, 4G
ECIO EC/IO ratio level (in dB) 3G
BW Bandwidth (in MHz) 4G
TAC Tracking area code 4G

SAVED FILE DOWNLOAD

  1. Ensure the Signal Analyser is switched on Please note: If the device is switched off and connected to the USB port on a PC/Laptop this will charge the device only 2. Connect Signal Analyser via a USB lead to your PC/Laptop 3. Once connected click on start then select Computer. The Signal Analyser files will be shown under devices with removable storage 4. Select Analyser 5. A list of your saved surveys will now be displayed as a Microsoft Excel Comma Separated Values File (.CSV) 6. These files can now be moved to your required folder or displayed as a Microsoft Excel Document Please note: You cannot read/write files and run a survey while the Signal Analyser is connected to the USB port, this will cause the unit to crash

Heb ik een simkaart nodig?

Een SIM-kaart is niet nodig voor enquĂȘtes en is alleen nodig bij gebruik van de monitormodus. De gebruikte SIM moet minstens dezelfde RAT (dwz 2G / 3G / 4G) zijn die u wilt monitoren, maar deze hoeft niet op hetzelfde netwerk te zijn.

Kan ik mijn eigen simkaart gebruiken?

Ja, elke SIM kan worden gebruikt zolang de pincodefunctie is verwijderd. Als u een micro- of nano-simkaart wilt gebruiken, moet de meegeleverde simkaartdrager worden gebruikt om de gewenste grootte te krijgen en ervoor te zorgen dat deze correct in het apparaat past.

Ik voer een enquĂȘte uit maar wil annuleren?

Terwijl een enquĂȘte wordt uitgevoerd, kunt u geen andere acties annuleren of voltooien. U moet wachten tot het onderzoek is voltooid of het apparaat heeft uitgeschakeld.

Wat is het verschil tussen batterijbesparing en automatisch uitschakelen?

Batterijbesparing zet de radiomodule in de slaapstand en dimt de helderheid van het scherm om de batterij te sparen. Met automatisch uitschakelen kunt u een tijd selecteren dat als het apparaat niet in gebruik is, het automatisch wordt uitgeschakeld om batterijvermogen te besparen (standaard is dit ingesteld op 5 minuten).

Waarom kan ik niet alle netwerken zien? (in Ă©Ă©n netwerk of monitormodus)

Als u uw voorkeursnetwerk niet kunt zien, probeer dan het netwerk te vernieuwen. Na deze verversing worden de netwerken weergegeven die beschikbaar zijn op uw locatie. Als u het door u gekozen netwerk nog steeds niet kunt zien, is het mogelijk dat het niet beschikbaar is in dat gebied.

Wat betekenen de pictogrammen?

Als u niet zeker weet wat de functie van een pictogram is, kunt u de zelfhulpfunctie gebruiken om een ​​beschrijving weer te geven (houd het pictogram 3 seconden ingedrukt).

RSSL UITLEG

Om ervoor te zorgen dat een consistente benadering wordt gebruikt voor alle Radio Access Technologies (RAT) – zoals 2G, 3G en 4G – is een nieuwe, nauwkeurigere methode voor het berekenen van het percentage van de signaalsterkte geĂŻntroduceerd. De RSSL is niet alleen gebaseerd op CSQ-resultaten die door de radiomodule zijn geleverd, maar wordt berekend op basis van de onbewerkte gegevens die van de netwerkmetingen zijn ontvangen. De waarde wordt door het hele bereik in kaart gebracht en is onafhankelijk voor elke RAT. De waardeberekening omvat zowel signaalsterkte als signaalkwaliteitsmetingen.

Het voorbeeld van een dergelijke toewijzing voor een 3G-cel is:

RSCP: -80 dBm RSRQ: -4 dB CSQ: 19 RSSL: 67%
