Panel kit (indoor)

88.00 Incl. BTW: 106.48

Deze directionele paneelantenne is ontworpen voor gebruik binnenshuis. De antenne is breedband en dekt zowel 2G-, 3G- als 4G-netwerken en WLAN-systemen voor GSM, DCS, UMTS en LTE.

Het is een antenne met hoge versterking van 7-9 dBi, geschikt voor signaaloverdracht over grote oppervlakken. Het binnenantenne is waterdicht en compatibel met alle Huaptec-signaalversterkers.

De kabel is een dunne 3D-FB kabel welke geschikt is voor binnenshuis maar met een maximum van 10 meter de paneel pro kit heeft een dikkere kabel 5D-FB en is geschikt voor indoor en outdoor met grotere afstanden

- Binnenshuis, waterdicht, compact
- Geschikt voor: 2G, 3G, 4G)
- 3D-FB, 10 meter kabel met pluggen
2 jaar garantie

Beschrijving

De HiBoost-paneelset is geschikt als u het signaal in een bepaald gebied wilt verbeteren, omdat de paneelantenne het signaal in één richting uitzendt.

Met deze set heeft u dus alle onderdelen om de gsm signaalversterker uit te breiden met een paneelantenne.

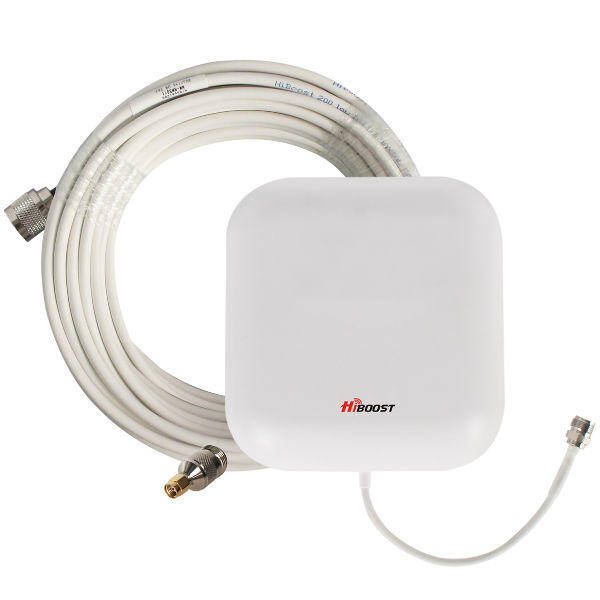

De set bestaat uit:

1 Binnen paneel antenne (indoor).
1 Coaxkabel 50ft 3D-FB kabel, 10 meter van gsm versterker naar interne antenne.
2 N-Female connectors voor-gemonteerd.

Installatie is gelijk aan de montage van de initiële set en behoeft geen verdere uitleg.

LET OP:

Als u een kabel gebruikt die langer is dan die uit uw set, denk er dan aan dat uw booster vermogen kan verliezen en een slechtere signaalversterking kan bieden

BInnenshuis (Indoor) Panel Antenne

Frequency Range 698-806/806-960/1710-2700MHz
Gain 5±0.5/6±0.5/7±0.5dBi
Polarization Vertical
Horizontal Beamwidth 80°/80°/65°
Vertical Beamwidth 73°/70°/60°
Front-To-Back Ratio > 8/> 10/> 15
VSWR ≤1.8
PIM, 3rd Order, 2 x 2 W ≤-140dBc
Input Impedance 50Ω
Maximum Power 50W
Connection Type N-Female
Weight 0,38 kg
Dimension 180*170*60mm
Lighting Protection DC Ground
Mounting Kit On-wall
Operational Temperature -55 to +60℃
Color White



Kabel specificaties

Algemene karakteristieken
Innerlijke dirigent BC
Dirigent Dia. 1.12 +/-0.02 mm
Min. Break Strength 453 N
Isolatie Foam P.E
Isolatie Dia. 2.95 +/-0.15 mm
Kleur White
Centricity ≥ 85%
adhesie 10 to 100N @ 25 mm
afscherming AL/P-Foil (Bonded)
Folie overlapt ≥ 120 %
Buitenste geleider TC Wire Braid
Coverage 90 +/-3%
Jas FR-PVC
Outer Dia. 4.95 +/-0.15mm

Mechanische eigenschappen

Min. Buigstraal:
Installatie 12.7 mm
Herhaald 50.8 mm
Max. Trekken 245
Verbrijzelingsweerstand van kabel (belasting van 700N) < 1 %
Nominale temperatuur
Opslag / bedrijfstemperatuur -40~+85℃
Installatie buitenshuis -40~+85℃

Elektrische kenmerken

Impedantie 50± 2 ohm
Capaciteit 78pF/m
Velocity ratio 84%
DCR: interne geleider < 17.6 ohm/km
DCR: buitenste geleider < 16.1 ohm/km
Jack Sparker 3000 V RMS
Diëlektrische sterkte 1000 V DC
Isolatieweerstand > 10,000МΩ·km
Piekvermogen 2.5 KW
Afschermingseffectiviteit >90 dB
VSWR 30-2500 MHz    <1.20
Verzwakking (bij 20 ℃) dB/100m
30MHz 5.80
50 MHz 7.50
150 MHz 13.10
220 MHz 15.90
450 MHz 22.80
900 MHz 32.60
1500 MHz 42.40
1800 MHz 46.60
2000 MHz 49.30
2500 MHz 55.40
5800 MHz 86.50
De maximale verzwakking is 10% hoger.



Extra informatie

Gewicht 2 kg
